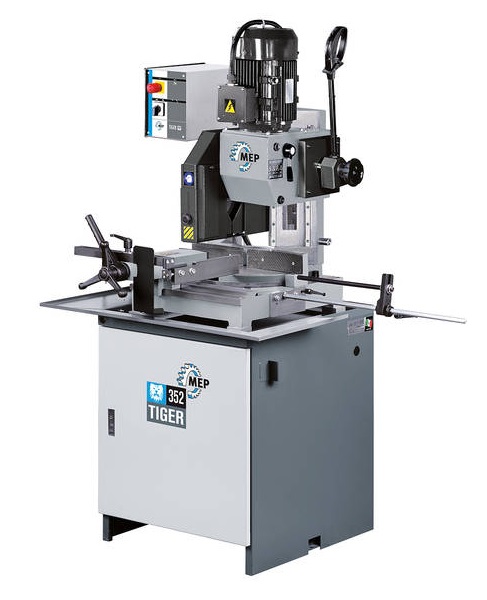

Tronzadora de disco Tiger 352

La tronzadora de disco Tiger 352, es una máquina de corte por disco de acero manual vertical, para el corte desde -45° a +60°, con disco en HSS.

Características técnicas:

Movimiento del cabezal de corte por guía lineal doble y patines precargados con recirculación de bolas.
Cuadro eléctrico (cableado totalmente identificable, interruptor general con dispositivo de bloqueo de la puerta con posibilidad de cierre con candado, relé magnetotérmico guardamotor, bobina de tensión mínima, protección contra la falta de fase, instalación de baja tensión 24 V).
Empuñadura de mando IP55 de baja tensión.
Diámetro del disco: 350x32x2,5mm
Potencia instalada: 1.8/2.5Kw
Velocidad de corte: 15/30/45/90 rpm
Apertura de morzada. 190mm
Depósito de refrigerante: 20l
Peso: 380kgs
Espacio mínimo para instalación: 960x1050mm
Dimensiones de embalaje (lxaxh): 940x1000x1840

Configuración de máquina:

Plataforma giratoria con perno central y cojinete axial que permite una mayor precisión en los ángulos de corte configurados.
Doble serie de engranajes para obtener un elevado rendimiento de corte.
Rotación de la hoja de 4 velocidades 15/30/45/90 r.p.m. (OPCIONAL 30/60/90/180 r.p.m.).
Mordaza con dispositivo antirrebaba con doble bloqueo de la pieza.
Dispositivo limpia-hoja de cepillo.
Varilla de acero cromado para cortes a medida, con escala milimétrica grabada y tope abatible.
Brazo apoya barra con rodillo, preparado para la aplicación de las plataformas de carga.
Pedestal con caja para la recogida de virutas y cuba extraíble para el líquido refrigerante.
Bomba eléctrica para la lubricación y la refrigeración de la hoja.
Máquina suministrada sin disco.
Llaves y manual de instrucciones.
En el modelo TIGER 352 MA (con mordaza neumática) la apertura/cierre de la mordaza se realiza con una válvula de accionamiento manual (opcional con accionamiento de pedales).

Detalles:

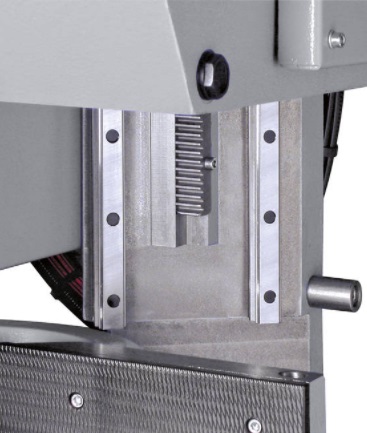

AVANCE DEL CABEZAL DE CORTE EN DOBLE GUÍA LINEAL

El avance del cabezal de corte en doble guía lineal con patines precargados con recirculación de bolas garantiza una reducción de las vibraciones mecánicas durante el corte.

FLEXIBILIDAD EXTRAORDINARIA

Los topes de parada mecánicos a -45°, 0°, +45° y +60° con dispositivo de bloqueo a todos los ángulos intermedios permiten el posicionamiento rápido del cabezal de corte.
El conjunto de apriete que se puede mover longitudinalmente hacia la derecha e izquierda del cabezal de operación permite realizar cortes angulares precisos de manera segura.
El sistema de apriete de doble bloqueo de la pieza completo de dispositivo antirrebaba garantiza un apriete seguro que evita también la creación de rebabas al final del corte.
El sistema neumático de gestión de las mordazas (OPCIONAL) permite ajustar la presión de apriete en función de la dureza del material en corte.
La varilla de acero cromado para cortes a medida con escala milimétrica grabada y tope basculante permite la realización rápida de cortes de la misma medida.

MÁXIMA SOLIDEZ

La estructura de hierro fundido absorbe las vibraciones garantizando así mayor estabilidad de corte y duración de la hoja.
La doble serie de engranajes garantiza un alto rendimiento de corte y rigidez.
El tablero de control completo de relé térmico y bobina de tensión mínima garantiza la máxima protección contra fallo de fase.
