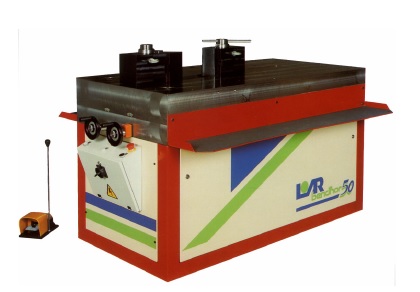

Prensa hidráulica horizontal BD-50

La prensa hidráulica horizontal BD-50 se presenta con 50 Tn. de fuerza, una carrera útil de 350 mm. y una imponente mesa de acero fundido enervada y sobredimensionada. Estas características le otorgan una gran rigidez al conjunto, permitiéndole trabajar con piezas pesadas y abriendo una infinidad de posibilidades a la hora de desarrollar utillajes especiales (doblado de barra maciza de Ø50 mm.).

Utillaje estándar incluido en máquina:

• 2 Portaherramientas
• 2 Ejes mandrinos
• 1 Matriz 60º V=70
• 1 Punzón de 60º

Opciones para el control del plegado: VOLANTES o CNC.

Elementos más significativos:

Mesa de acero:

Mesa de acero fundido sobredimensionado o de chapa según modelos, que garantizan la rigidez necesaria para conseguir una buena calidad de trabajo. Se ha tenido especial cuidado en el diseño, desarrollado para que la parte superior de la misma tenga únicamente las herramientas necesarias, sin ningún sistema de accionamiento que interfiera en el proceso del doblado, reduciendo al mínimo riesgos de accidente por atrapamiento.



Carro:

Carro porta útil sobre guías templadas y rectificadas, mecanizadas de una sola pieza para una mayor rigidez y precisión en el desplazamiento.

Equipo hidráulico:

Equipo hidráulico en conjunto monobloque, estudiado para trabajar a las velocidades requeridas de avance del carro móvil, sin ningún tipo de estrangulamiento causante de recalentamiento del aceite, para una larga vida de los componentes y mayor precisión de la máquina. En el mismo conjunto va montada una bomba de engrase centralizado a presión, automático y programable con sensor luminoso ó en pantalla y paro automático de máquina en caso de falta de aceite.

Volantes de control/pantalla táctil:

Volantes de control de avance y retroceso con tuerca de bloqueo y contador decimal de posicionamiento que permite una transmisión rápida y precisa del ángulo de plegado. La repetibilidad en la parada de avance (ángulo de plegado) se controla mediante células detectoras de proximidad de precisión. Pantalla Táctil de 3,8″ fácil e intuitiva. Visualización de cota en movimiento. Almacén de programas de plegado. Aviso de alarmas y errores en pantalla.

Ejes portaherramientas:

Los ejes portaherramientas se encuentran templados y rectificados. Los elementos de fijación responden a un diseño que une la máxima rigidez del conjunto con la rapidez de cambio de utillaje.

Matrices y punzones:

Las diferentes matrices y punzones estándar se montan sobre dos portaherramientas con ranura tipo cola de milano, que permite reducir el tiempo de cambio de herramienta al mínimo. Las máquinas Bendhor se pueden equipar con accesorios que aumentan las posibilidades de la máquina mejorando la productividad y la calidad de los trabajos.

(*) Características técnicas susceptibles de cambiarse sin previo aviso.

Las máquinas Bendhor se pueden equipar con utillajes y desarrollos personalizados que aumentan sus posibilidades, mejorando la productividad y la calidad de los trabajos.
