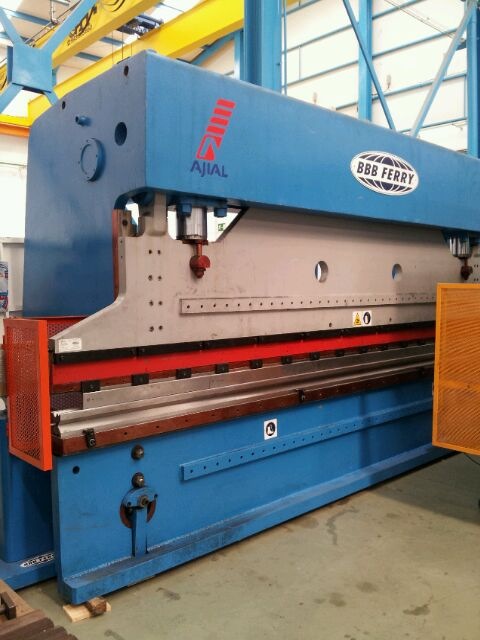

Plegadora hidráulica Ajial Colly de 5000x170t con CNC a 1 eje

Plegadora hidráulica Ajial Colly de 5000x170t con CNC a 1 eje

Características técnicas:

Paso libre entre montantes: 4.100
Longitud de mesa:5.050mm
Potencia en toneladas (regulable):170t
Potencia de retroceso: 24t
Carrera regulable: 7-250mm
Cuello de cisne: 300mm
Ancho de mesa: 190mm
Distancia mesa-trancha: 500mm
Velocidad de trabajo: 6.8mm/seg
Velocidad de subida: 18mm/seg
Potencia de motor: 15cv
Dimensiones (largoxanchoxalto): 5.160×1.630×2.920mm
Peso: 19t
Depósito de aceite: 330l
Normativa de seguridad

Calidad de plegado asegurada con sistema COLLY:

La calidad del plegado depende de la rigidez de los elementos que constituyen la máquina. Dos piezas de la misma sección bajo la acción de una misma fuerza F, la fatiga se multiplica por 2 y la flecha x4 cualquiera que sea la resistencia de la chapa utilizada, por eso la plegadora Ajial integra:

Mesa normalizada AJIAL fabricada con la sección más favorable según la Teoría de la Flexión para minimizar lo máximo posible este efecto.
Equilibrado mecánico: Es indispensable para la precisión del plegado, no se puede averiar y no necesita manutención.
Guías en acero cromado duro rectificadas.
Fricción sobre Celeron, no necesita manutención.

Regulación de velocidad de plegado:

Velocidad de aproximación con 2 modelos de marcha:

Sensitiva para regulaciones y piezas unitarias.
Automática para trabajos en serie.

Velocidad lenta de plegado que evita el “latigazo” y el contrapliegue.

Precisión:

En cada cilindro un tope mecánico sincronizado pre-regulale, está protegido de todo agente abrasivo exterior, lubrificado automáticamente y bajo presión, garantizando la precisión de paro a 2/100mm. Carrera constante, valor exacto y fiel penetración del punzón en la matriz dan resultados regulares en todos lo trabajos. Bajo cada apoyo de mesa existe una regulación de paralelismo micrométrica.
