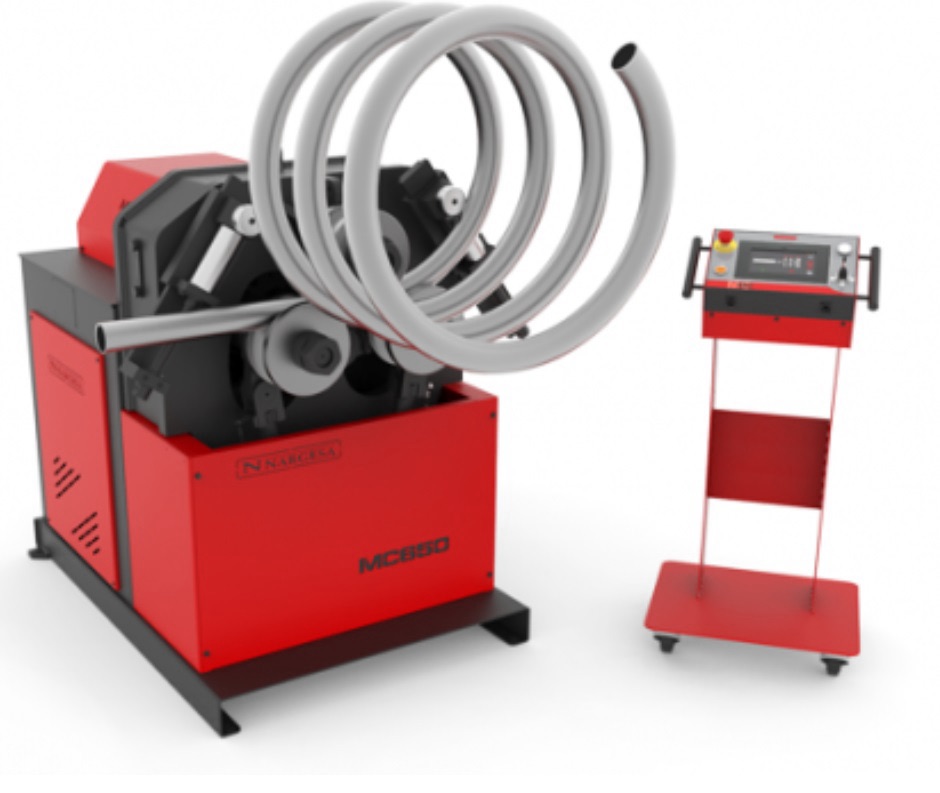

La Curvadora de tubos y perfiles MC650 es una máquina robusta está especialmente diseñada para realizar producciones en serie a través del Control, que registra la posición de los rodillos en cada curva para repetir las mismas operaciones posteriormente. Sin el control de posicionamiento longitudinal. Es ideal para fabricar bridas, invernaderos, barandas, grandes estructuras para la construcción… Capacidad máxima de curvado en tubo redondo: 4” pulgadas o 101,6 mm
La Dobladora de tubos y perfiles MC650 está fabricada en chapa de acero soldado y mecanizado que le da gran resistencia y estabilidad. Es ideal para fabricar bridas, invernaderos, barandas, grandes estructuras para la construcción como vigas circulares para tejados y cubiertas, cúpulas, estribos para puentes, pérgolas metálicas, marquesinas curvas, estructuras para túneles… Mobiliario urbano como farolas, protecciones para rotondas, aparcamientos para bicicletas, protectores para árboles, vallas, marquesinas para paradas de transporte público, bolardos o pilonas de aparcamiento, parques infantiles y todo tipo de figuras circulares en distintos perfiles y tubos de pequeñas y grandes dimensiones. Su capacidad, versatilidad, panel de control y tecnología 4.0 hace de la curvadora MC650 una máquina ideal para realizar curvados no solo para su empresa sino para otros clientes.
Adaptada a las normas CE de fabricación de maquinaria industrial.
Características técnicas:
- Número de rulinas estándar: 9 (tubo cuadrado, rectangular, macizo cuadrado, redondo y rectangular, perfil UPN, perfil IPN, perfil T, ángulo, pletina plana, al canto)
- Capacidad máxima de curvado en tubo redondo: 4″ pulgadas o 101,6 mm
- Número de rodillos motrices: 3
- Transmisión: piñones
- Ejes: de acero F154 templados y rectificados.
- Accionamiento: electrohidráulico.
- Diámetro de los ejes inferiores: 65 mm.
- Diámetro del eje superior: 80 mm.
- Longitud útil de ejes: 130 mm.
- Diámetro exterior de los rodillos: 202 mm.
- Ejes inferiores con movimiento independiente, controlado electrónicamente.
- Motor principal: 3 Kw/4 CV.
- Motor grupo hidráulico: 0.75 KW/1 CV.
- Tensión a 3 fases: 230/400 V.
- Velocidad de los rodillos regulable: De 3 a 7 RPM.
Control ESA S625
- Tecnología 4.0
- Pantalla táctil de 7″
- Almacenamiento de hasta 10.000 programas.
- Programación de infinidad de curvados distintos en la misma pieza.
- Programación de medidas en pulgadas o en milímetros.
- Biblioteca de rodillos disponibles con posibilidad de programar de nuevos.
- Biblioteca de diferentes perfiles, tubos y materiales.
- Programación en más de 20 idiomas diferentes.
- Velocidad de rotación de 3 a 7 rpm graduable automáticamente o manualmente.
- Modo de funcionamiento manual o automático.
- Tecnología 4.0
- Joystick para accionar los movimientos de rotación y posicionamiento.
- Diagnóstico de alarmas en pantalla.
- Aviso del mantenimiento preventivo.
- Posibilidad de conectarse remotamente por parte del fabricante sin estar presente.
- Resolución de la pantalla táctil a color de 7’800×480.
- Disco de silicio de 128MB.
- 2 Entradas analógicas, resolución de 12 bits.
- 16 entradas digitales (24 Vdc).
- 16 salidas digitales (24 Vcc, 0,7 A max.) Protegidas contra sobrecargas y cortocircuitos.
- 1 puerto serie RS232.
- 1 puerto CAN con 9 contactos SubD F conector.
- Fuente de alimentación 24Vdc.
- 1 puerto USB.
Tabla de capacidades
