Cizalla punzonadora universal Ferry CU-80 S / SD
Los modelos de dos cilindros de la gama de cizallas universales Ferry CU son máquinas ideales para cualquier taller de calderería tanto ligera como pesada. Su robustez y diseño optimizado, permite explotar al máximo todas las estaciones de trabajo con mejores alturas y prestaciones que otros modelos similares en su categoría que podemos encontrar en el mercado. La gran ventaja de tener dos cilindros, permite que en esta gama de cizallas punzonadoras se pueda trabajar en dos puestos de trabajo al mismo tiempo, sin pérdida de potencia.
Características técnicas:
Potencia de motor: 10hp
Peso neto S: 2.180kg
Peso neto SD: 2.650kg
Peso bruto con embalaje S: 2.360kg
Peso bruto con embalaje SD: 2.880kg
Dimensiones (LargoxAnchoxAlto) S: 1.840x820x1.730mm
Dimensiones (LargoxAnchoxAlto) SD: 2.220x820x1.730mm
Dimensiones con embalaje (LargoxAnchoxAlto) S: 2.110x980x930x2.010mm
Dimensiones con embalaje (LargoxAnchoxAlto) SD: 2.490x980x2.010mm
Capacidades de trabajo:
Estación de punzonado:
Esta estación de trabajo es fundamental, permite mediante un giro rápido de tuerca, cambiar la herramienta con precisión y seguridad.
- Potencia: 80t
- Capacidad de punzonado: 26×22 / 50x12mm
- Escote S: 310mm
- Escote SD: 510mm
- Punzonado de perfile en “U” (altura): 180mm
- Carrera máxima: 100mm
- Altura de trabajo: 1.050mm
Estación de corte de llantas:
En esta estación de trabajo de la punzonadora Ferry se pueden realizar corte en superficies planas. La cuchilla superior está fabricada con radio lo que permite un corte limpio sin deformación. La cuchilla inferior es a cuatro caras. El corte de ángulo es ajustable en grados y además la máquina integra un pisador fácilmente ajustable. La mesa de trabajo se monta con guías que permiten un mejor ajuste.
- Capacidad: 460×15/300x20mm
- Longitud de cuchillas: 465mm
- Corte de ángulo: 100mm
- Altura de trabajo: 926mm
Estación de corte de ángulos:
En esta estación de trabajo la punzonadora Ferry nos permite realizar cortes en ángulo con mínima deformación sin pérdida de material. Las cuchillas de corte que monta son de 4 caras de corte útiles y permite un corte de calidad a 45º (derechas e izquierdas).
- Corte a 90º: 152x152x13mm
- Corte a 45º: 80x80x10
- Altura de trabajo: 1.165mm
Estación de corte de barras:
En esta estación de trabajo la cizalla punzonadora Ferry presenta una cuchilla móvil con grados sobre otra fija sobre la que desliza para realizar cortes muy limpios, sin deformación ni pérdidas de material. Este sistema de corte muy eficaz facilita además la inserción de las distintas barras macizas ya sean redondas o cuadradas pues se disponen varias medidas mecanizadas en sus cuchillas con ajuste mecánico.
- Corte ∅: 45mm
- Corte cuadrado: 45x45mm
- Altura de trabajo: 1.270mm
Estación de escantonado:
Esta estación de trabajo que presenta la cizalla punzonadora Ferry está pensada para poder utilizar no sólo el equipamiento estandarizado que monta la máquina y que consta de un juego de cuchillas rectangulares para sacar las esquinas a la chapa para la fabricación de bandejas y otras aplicaciones. En este puesto, se le gana altura al equipo permitiendo alojar mesas ranuradas en “T” para la inserción de cualquier troquel del mercado y poder usar esta parte como prensa.
- Entallado rectangular: 50.8x90x12mm
- Altura de trabajo: 926mm
Equipamiento incluido en máquina:
Las cizallas punzonadora Ferry vienen completamente equipadas de serie con los accesorios básicos que permiten aumentar la productividad:
- Tope con disparo eléctrico:
- Luz halógena con soporte magnético:
- Mesas de trabajo en punzonado y escantonado guiadas y ranuradas

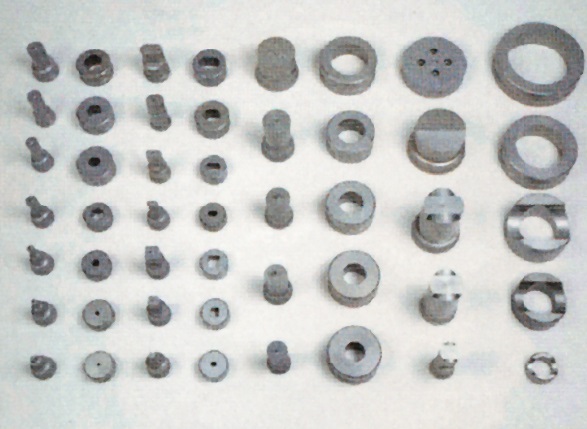

- Juego de 10 punzones + matrices redondos
Equipamiento especial:
Plegadora longitudinal:
Entallado triangular:
Diámetros mayores:
Entallado de tubos:
Punzonado en U y bases especiales:
Cuchillas para viga:
Plegadora transversal:
Plegadora de ángulos:
