La cizalla manual CGM es una máquina de última generación fabricada en chasis optimizado con barra e corte flexible y equilibrada.
Ventajas:
Grandes palancas de manipulación laterales multiplicadas
Topes de escuadría y mesa ranurada facilitando el posicionamiento
Visibilidad de la lámina para los cortes al trazado
Tope trasero manual por cremallera incluido
Dispositivo de conicidad para un paralelismo perfecto
Equipamiento estándar:
- Mesa delantera de anchura 300 mm y de altura 800 mm, ranurada cada 10 mm para facilitar los cortes sin apoyar en el tope
- Mesa delantera plegable + 480 mm para los grandes formatos
- Soporte trasero de chapa plegable 120 mm (sin opción barras de apoyo)
- Tope de escuadría graduado a la izquierda 500 mm y a la derecha 300 mm
- Tope trasero por cremallera con control lateral a la derecha por volante y visualización digital del posicionamiento
- Aprieta de chapa automática
- Láminas monobloques reversibles 1 vez
Características técnicas
| Longitud útil de corte (mm) | 3 080 |
| Capacidad Acero S235JR (mm)* | 0,5 – 1,0 |
| Capacidad Zinc – Cobre (mm)* | 0,5 – 1,2 |
| Capacidad Acero inoxidable (mm)* | 0,5 – 0,6 |
| Capacidad Aluminio 1050-H44 (mm)* | 0,5 – 1,2 |
| Láminas | Reversibles 1 vez |
| Ángulo de corte | 1,5° |
| Palanca de corte izquierda y derecha (mm) | 1 100 |
| Tope de escuadría graduada mesa delantera, lado izquierdo (mm) | 1 000 |
| Tope de escuadría graduada mesa delantera, lado derecho (mm) | 300 |
| Carrera del tope trasero (mm) | 15 – 750 |
| Ajuste de conicidad con contador mecánico (mm) | +/- 5 |
| Altura de la mesa (mm) | 800 |
| Dimensiones en funcionamiento (L x An x Al) (mm) | 3 550 x 1 600 x 1 300 |
| Peso neto (kg) | 790 |
Accesorios opcionales
Tope trasero con control por adelante para CGM3080
Tope trasero manual por correa para cizalla CGM3080, referencia CGM3080-BCAV con control y lectura en la parte delantera de la máquina, dispositivo de conicidad con contador
Barras traseras de apoyo de chapa para cizalla CGM3080
Barras de apoyo de chapas traseras automáticas para cizalla CGM3080, referencia CGM3080-PEIGNE. Este dispositivo está conectado directamente a la barra de corte y permite a las barras de apoyo colocarse automáticamente en posición alta para sostener la chapa y en posición baja para enviar la chapa cortada en la bandeja.
Bandeja de recuperación sobre ruedas con devolución por adelante de las chapas para CGM3080
Bandeja de recuperación de chapas, referencia CGM3080-BL, recuperación de los formatos de chapas hasta 750 mm de anchura en la parte delantera de la máquina, 6 ruedas frenadas

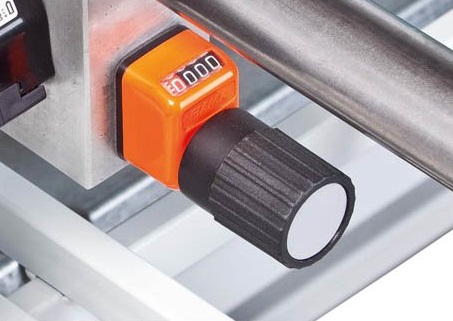

Contador de Cizalla manual CGM

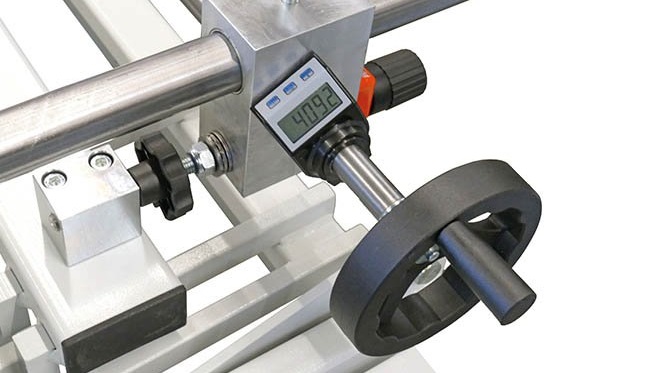

Detalle del volante de Cizalla manual CGM

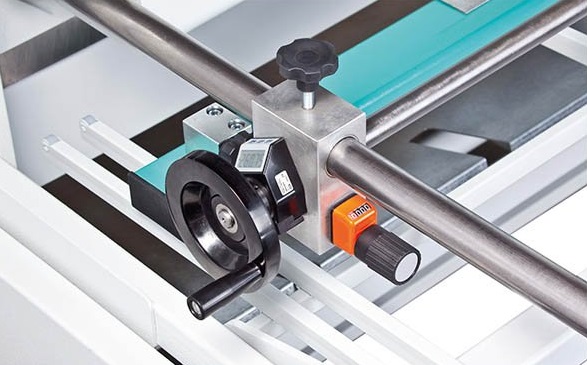

Tope de Cizalla manual CGM

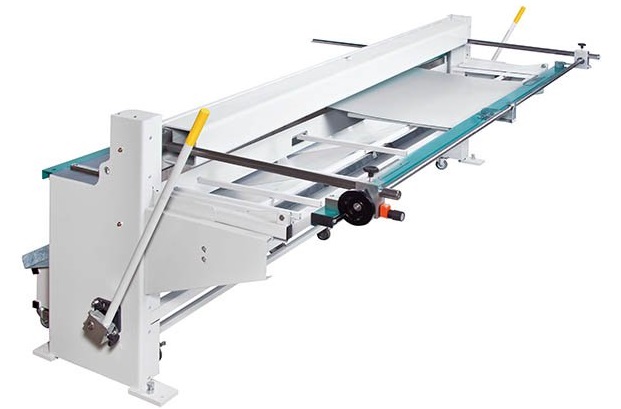

Lateral de Cizalla manual CGM

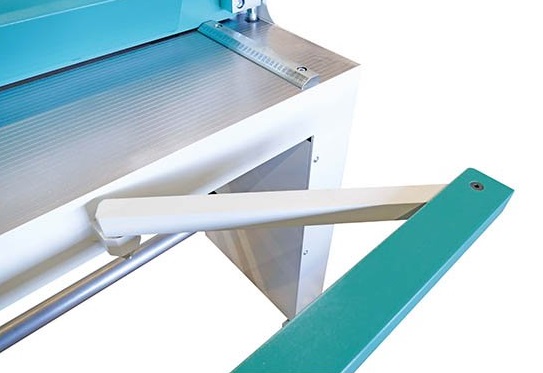

Tope delantero de Cizalla manual CGM

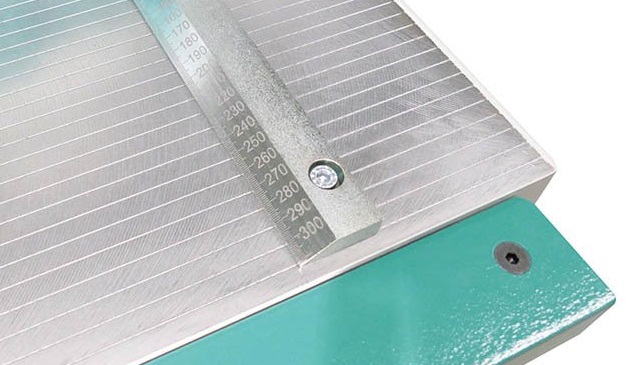

Regla de Escuadra Cizalla manual CGM

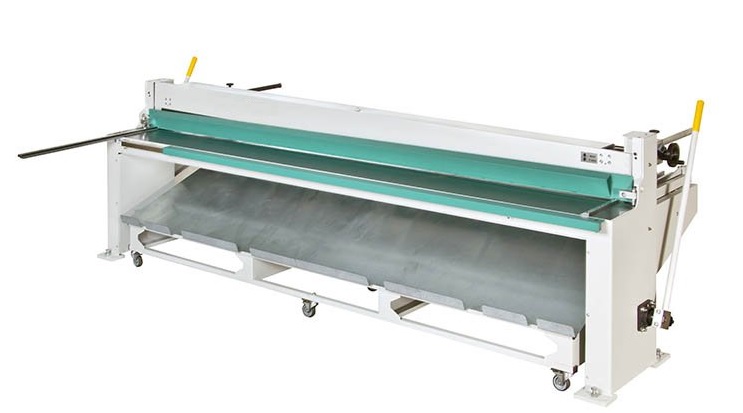

Cizalla manual CGM
