Cizalla hidráulica Mebusa BRG 3000×10/15mm con tope manual.
La cizalla hidráulica Mebusa con sistema de corte BRG es la mejor máquina que se a fabricado para el corte ininterrumpido de hierro. Su rigidez y sobredimensionada fabricación, permite aumentar la capacidad del espesor de corte hasta un 50% disminuyendo el largo de chapa a cortar. Por ejemplo, el modelo Mebusa BRG 3000×10/15mm, tiene capacidad de corte útil a 3.100mm de 10mm, sin embargo podemos aumentar a 15mm el espesor si inclinamos la cuchilla superior y reducimos la longitud de corte a 1.500mm.
Otros puntos importantes de esta gran máquina y que la diferencian del resto, es su sistema de topes dobles, que permiten realizar cortes de hasta 1.000mm sin que el material coilsione con ellos.
Su gran cuello de cisne de 400mm, permite hacer cortes en chapas de mayor longitud que sus bastidores, operación que se debe realizar con suma cautela y por personal cualificado pues requiere mover las protecciones laterales de la máquina.
Características técnicas:
- Longitud de corte: 3.100mm
- Espesor máximo de corte: 10/15
- Capacidad suplementaria de corte: 15×1.200mm
- Cadencia de cortes/min.: 28/61
- Variación ángulo de corte: 0.25º – 1.5º
- Número de pisadores: 16
- Profundidad de corte: 1.000mm
- Cuello de cisne: 400mm
- Longitud: 3.550mm
- Anchura: 2.180mm
- Altura: 1.900mm
- Peso aproximado: 9.460kgs
Detalles de fabricación:
Rigidez: Bastidor mecano-soldado, de acero de alta calidad indeformable. El tablero inferior apoya sobre los montantes por patines que forman DOBLE-ROTULA, evitando así que trabaje cualquier soldadura. Este principio se aplica también al tablero superior y a la placa frontal haciendo que los esfuerzos estén bien repartidos y eliminando cualquier riesgo de deformación del bastidor.
Guiado sin desgaste ni manutencion: Rodamientos de rodillos ampliamente dimensionados aseguran el guiado del tablero móvil (porta-cuchilla) sobre toda su longitud, y absorben las reacciones del corte. No existen piezas correderas o de rozamiento.
Cuchillas: Cuchilla superior e inferior de 4 cortes con rápida regulación e independiente del ángulo de corte. Permiten obtener cortes limpios y escuadrados cualquiera que sea el espesor (0.5-20mm) y la calidad del material. La inclinación del tablero móvil permite la retirada de la cuchilla superior justo después de la línea de corte.

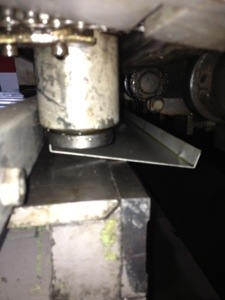

Pisadores hidráulicos independientes: Ampliamente dimensionados permiten un apriete enérgico evitando cualquier riesgo de deslizamiento de la chapa. La presión es automática en función del esfuerzo del cizallado. Gracias a su abertura automática en función del ángulo de corte elimina la posibilidad de introducir una chapa gruesa para un ángulo de corte débil.

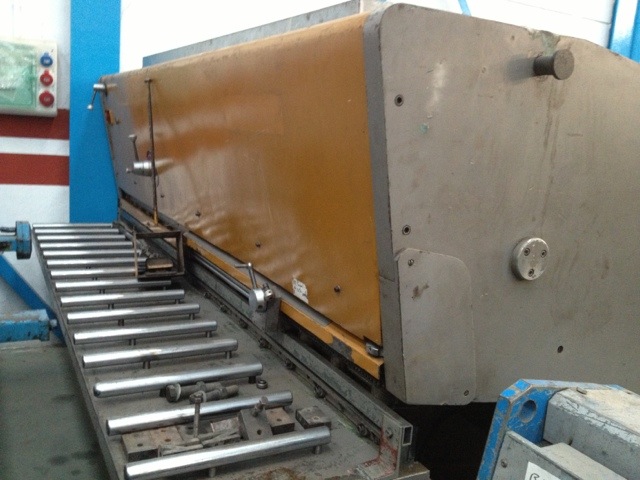

Mesa de trabajo: Situada bajo la línea de corte permite el mantenimiento de las chapas de forma cómoda. Están equipadas de barras en acero cromado duro con una disposición que protege las cuchillas impidiendo la introducción de útiles entre las cuchillas
